1 开发背景

之前为了组会做ppt快速排图、导入markdown笔记，写了一个ppt插件，开源在Github，目前star数已经超过500 stars：Achuan-2/SlideSCI，博客：SlideSCI README

最近在写论文，用adobe illustrator排图有时好累

• 比如我需要不同图同一个位置添加同一个标注，原生非常麻烦，因为只能获取绝对位置，得自己计算相对位置
• 比如我需要图片批量改宽高，全选图片后，输入具体值，但实际改的是整体大小，每个图片的大小并不是我输入的具体值
• 比如我要给图片添加label，一个个标签添加，要改编号，还要对齐也好累

2 功能介绍

• 一键添加子图label和更新label

!PixPin_2025-09-10_16-34-58

添加子图label后，offset 输入框变红，修改值就会自动实时更改label offset，还支持悬浮输入框鼠标滚轮滚动快速实时移动label

注：要退出这个状态只需要随意点击其他按钮、输入框即可

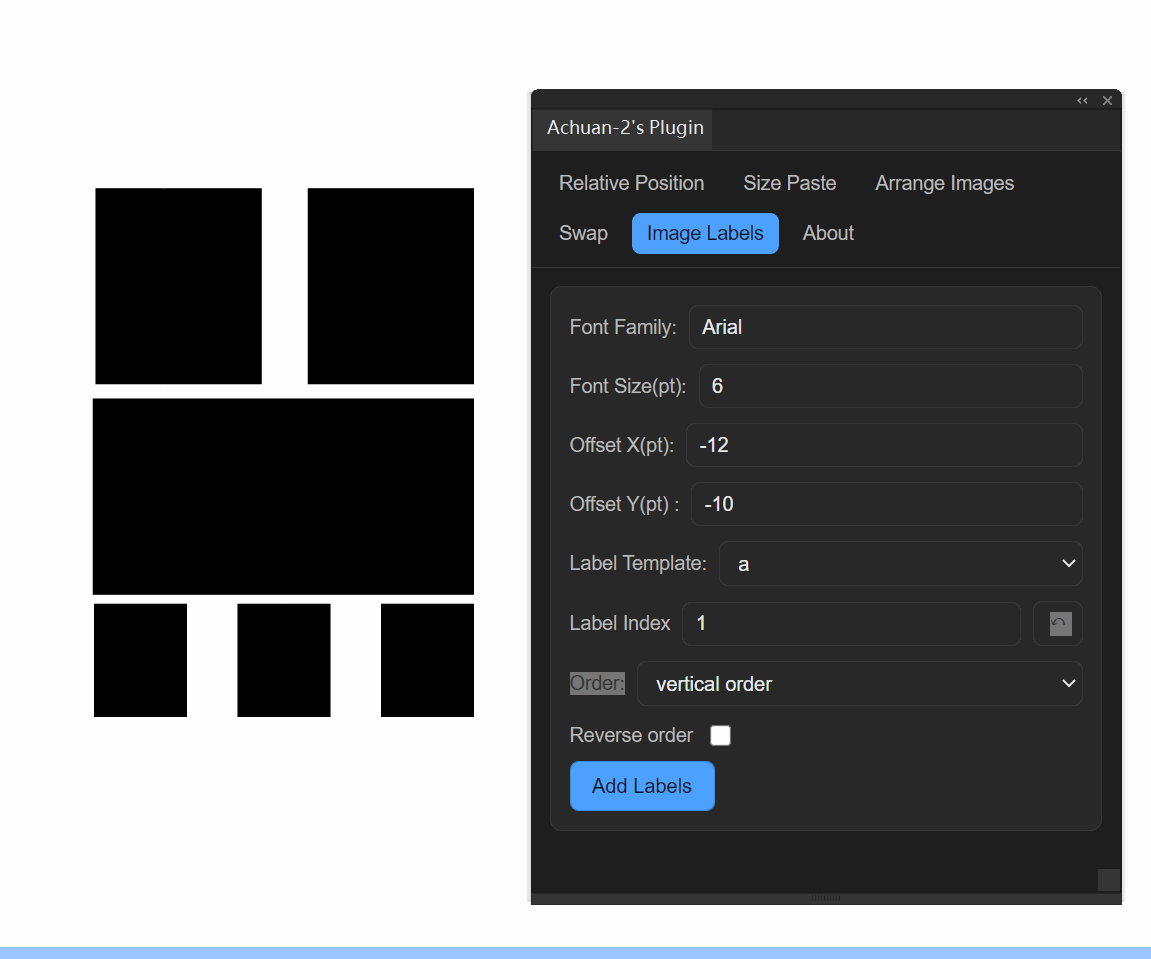

!减少帧数2 - 更新label

根据设置的样式和编号来一键更新Label已有编号，子图重排、更新编号模板的时候就不需要自己一个个重写编号了

批量选中label一键更新

!PixPin_2025-11-28_23-07-13

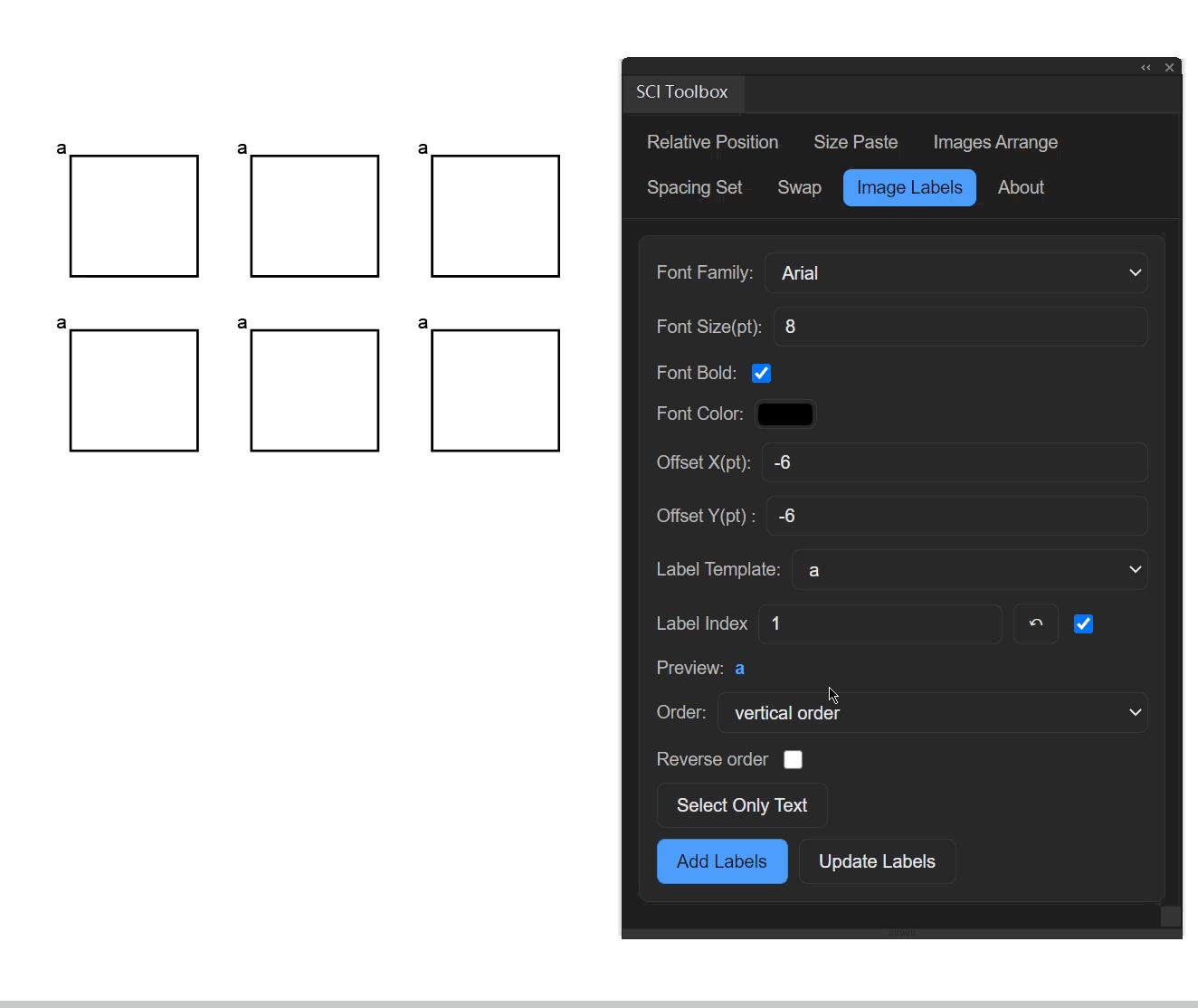

根据设置的label index编号来一个个更新

!减少帧数

• 一键排列图片（Grid Layout）：可以批量调整图片宽高、一键排列整齐

!PixPin_2025-08-06_17-59-37

!PixPin_2025-08-06_17-59-37

• 复制粘贴相对位置：

- 复制一个对象的相对位置时，默认以画板为参考 - 复制两个对象以上的相对位置，默认以第一个对象为参考对象，复制后面的对象对于第一个对象的相对位置，可以更改Order来调整对象顺序，插件支持根据网格位置（grid order，默认）、垂直位置、水平位置以及图层顺序来确定对象顺序。如果你想以最后一个对象为参考对象，可以把“Reverse Order”打上勾，这样就是以最后一个对象为参考点 - 当需要对多个对象进行跨画布统一位置时，勾选Artboard Reference

使用场景

- 复制一个对象的相对位置时，默认以画板为参考，这样可以先把一个形状移出去，然后对下面的形状进行改动，然后再粘贴回原来位置 - 快速实现不同图同一个位置添加同一个标注，一个图排版好，就可以复制粘贴给其他图 - 快速统一排列方式：如果已经排好了一组图，想对另一组图也按照之前那组图的排布方式排布，也可以一键复制并粘贴相对位置就瞬间排好了 - 快速统一label位置：一个图加了label，其他图的label位置也需要一样，也可以快速统一 - 可以基于画布复制多选形状的位置，进行跨画布统一位置

!PixPin_2025-09-10_16-18-33

!PixPin_2025-08-06_17-59-37

• 形状大小批量复制

宽高前有勾选框，默认全部勾选，只勾选其中一个，比如只勾选宽度则只粘贴宽度，高度根据原来宽高比自动调整

!PixPin_2025-08-06_17-56-39

• 交换两个形状的位置

- 一组图已经排版好，复制一份，然后用swap position功能，把新图和原来的图替换 - 组图后需要修改，交换两个图的位置

!PixPin_2025-08-06_17-59-37

• 间距设置功能

!水平间距均匀分布-20251128204458-56dc2da

> ps：写完这个功能我才发现illustrator的分布间距功能本身就是支持均匀分布的（捂脸，我之前一直以为只能指定固定值，否则不能点击，看到网上的教程也只说用于固定间距，没说可以均匀分布，大意了，不过写了就写了吧） > > !image > - 间距复制粘贴功能：快速复制粘贴水平/垂直间距

官方的分布间距只能指定值，而不能获取值，如果原先已经排好了两个形状的间距，想批量应用到其他形状，就可以用本功能

下面是一个例子：在画一个流程图，矩形和箭头的间距调整了一个满意的，然后就可以复制这个间距，快速批量应用于其他矩形和箭头，统一这个间距

!复制粘贴间距-20251128205250-r9vjwbw

• 一键添加图片边框

> 补充：发现illustrator添加图片有蒙版功能，可以快速添加蒙版之后也能设置描边，并且会随着图片移动而移动，也挺方便的。本质上也是illustrator添加了一个和图片等大的矩形，然后创建剪切蒙版，相当于是给这个剪切组添加描边

3 如何安装本插件

3.1 下载插件

下载插件zip或zxp文件（选一个就好）：https://github.com/Achuan-2/illustrator_sci_plugin/releases

3.2. 安装方法

方法一: zxp文件安装

下载zxp文件后，安装ZXP/UXP Installer，打开软件拖进zxp文件进行安装

安装后记得重启illustrator！！！

方法二：zip文件安装

下载zip文件后，解压为文件夹，复制到 Adobe 插件目录。安装后重启 illustrator 即完成安装

不同系统的Adobe 插件目录：

• Windows：

• MacOS：

3.3 设置PlayerDebugMode（如果能正常使用可跳过）

• Windows 解决方法：

• Mac 系统解决方法：

for v in 6 7 8 9 10 11 12 13 14 15 16; do defaults write com.adobe.CSXS.$v PlayerDebugMode 1; done && killall -u whoami cfprefsd

设置完成后记得完全退出并重启 Illustrator。

4 如何打开插件

• 窗口-扩展功能，选择本插件

• 窗口可以拖拽到侧栏方便使用
